對置雙主軸專門化數控車床:
機床特點:
■機床采用45º臥式斜床身布局,剛性好,排屑方便。
■機床設立兩個獨立加工區,既能實現兩主軸加工零件的對接,也能滿足當其中一加工區進行調整(測量工件、調整刀具等)不影響另一加工區的工作。
■機床主機與自動上下料裝置一體化設計,機構緊湊,安裝調試方便,布局合理,占地面積小。
■機床兩主軸箱可剛性對接,通過Z軸伺服電機扭矩控制,使兩主軸對接時,零件端面能可靠地靠緊在夾具的端面,保證零件加工精度。
■機床模塊化設計,可根據用戶對機床結構及性能的不同要求進行個性化組合。
■機床全封閉防護,前部對開雙拉門、上部機械手進出通道、中間主軸對接窗口均有自動開啟裝置。配有自動潤滑、自動排屑裝置,防護性能好,造型美觀,易于操作,維修方便。

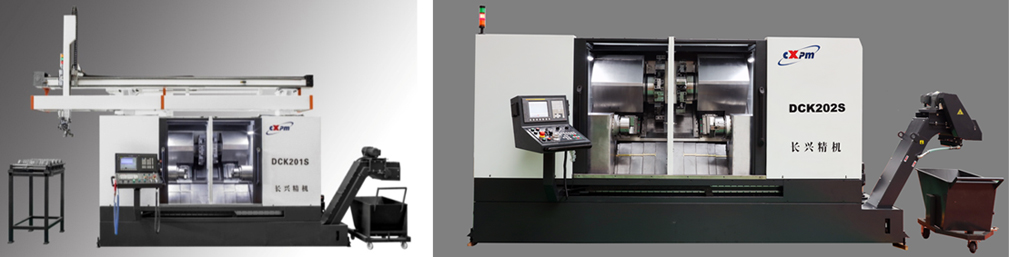

對置雙主軸專門化數控車床照片:
雙主軸數控車床技術參數 :
機床型號 |
單位 |
DCK201S |
DCK202S |
最大加工直徑 |
mm |
Φ200 |
Φ225 |
最大加工長度 |
mm |
軸件120/內孔最大深度80 |
軸件135/內孔最大深度120 |
主軸轉速范圍 |
rpm |
30-2500 |
30-2500 |
液壓動力卡盤 |
mm |
Φ200 |
Φ200 |
主電機功率 |
kW |
7.5/11 |
11/15 |
機床外形尺寸(長×寬×高) |
cm |
441×231×186 |
481×231×186 |
機床重量 |
t |
6.0 |
7.0 |
|
