雙端面專門化數控車床:
機床特點:
■450斜床身布局,具有中間驅動夾持功能的主軸箱配置在床身中部,兩個刀架配置在主軸箱兩側。 ■雙通道控制系統,兩個刀架可同時或分別與主軸實現聯動,完成零件兩端的同時或順序加工。 ■模塊化設計,可根據用戶要求,有多種刀架組合,夾具組合,以及配置選擇,功能拓展。 ■主軸箱內主軸系統、夾具、夾緊油缸、配油系統、驅動裝置等融為一體,結構緊湊,工作可靠。 ■全封閉防護,自動亨閏滑,自動排屑,造型美觀,易于操作,維修方便。 ■可配托料架及自動上下料裝置,易實現自動化。

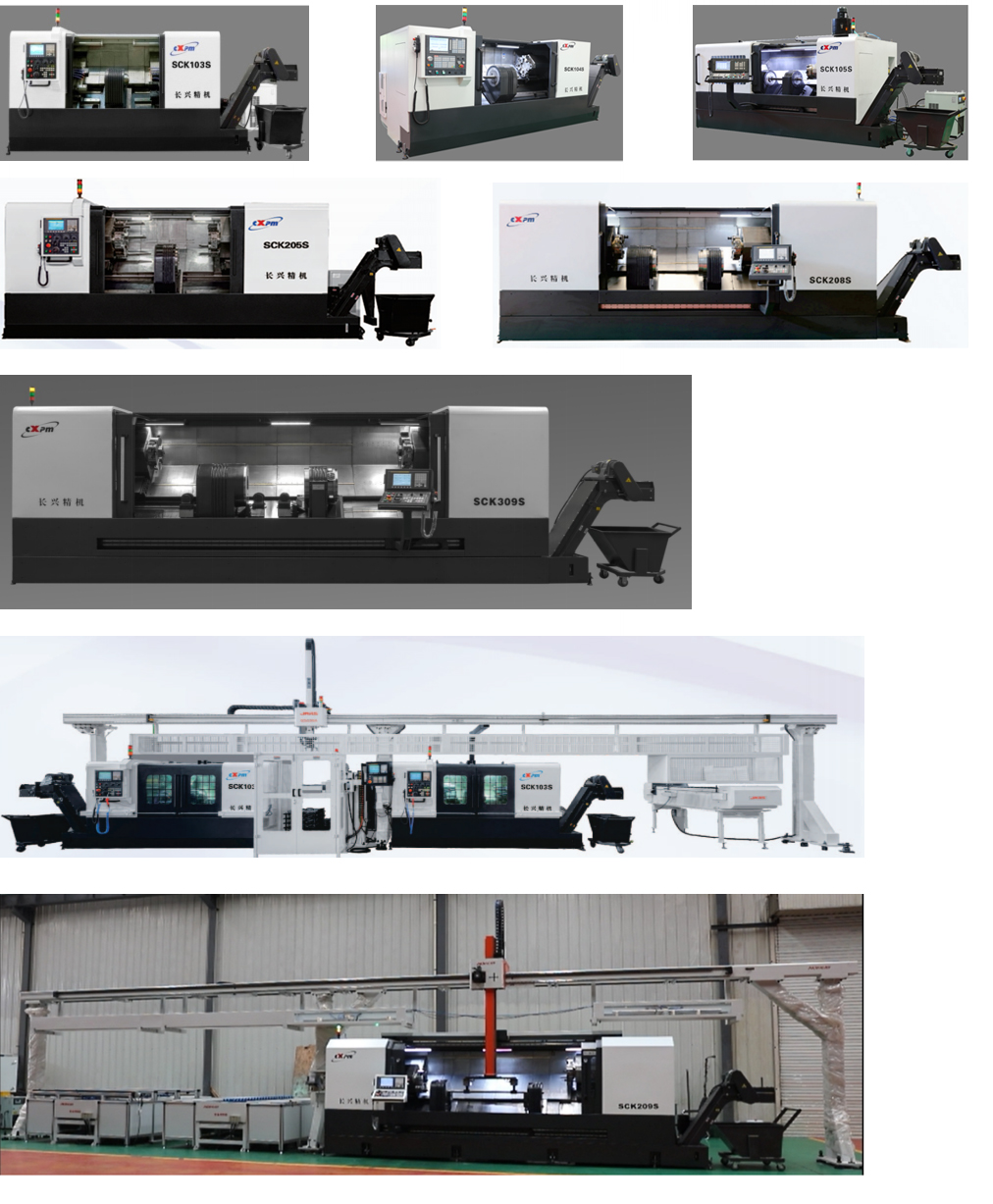

雙端面專門化數控車床照片:
核心技術:

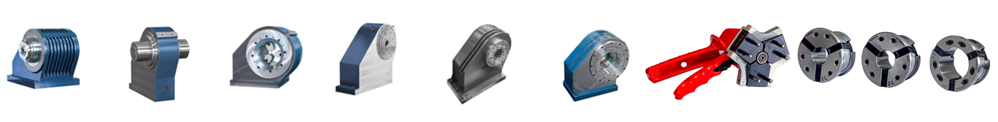

針對不同加工對象的毛坯狀況、零件形狀、技術要求,配備不同的中間驅動主軸箱及夾具。 長興精機積累了豐富的經驗,有多種裝夾結構及夾持方式供選擇,是長興精機獨有的技術優勢。 在國內同類產品中品種最多、規格最全。
雙端面數控車床規格參數:
型號 |
SCK103S |
SCK104S |
SCK105S |
SCK205S |
SCK206S |
SCK208S |
SCK209S |
SCK309S |
最大夾持直徑 |
mm |
∮50-80 |
∮50-120 |
∮50-120 |
∮150-175 |
∮50-120 |
∮60-220 |
∮60-220 |
∮60-220 |
最大加工長度
(軸件) |
mm |
660 |
800 |
1000 |
1000 |
1250 |
1600 |
2000 |
1000-2500
1800-2800 |
主軸箱寬度 |
mm |
140-360 |
200-360 |
主200-360 副200 |
170-200 |
主200-315
副200-240 |
主245-385
副210-330 |
主245-385
副210-330 |
主530-580
副360-400 |
主軸最高轉速 |
rpm |
2000-3000 |
1200-3000 |
1200-3000 |
1200 |
1200-1800 |
1000-1800 |
1000-1800 |
800 |
刀架形式 |
|
排刀/刀塔 |
排刀/刀塔 |
排刀/刀塔 |
刀塔 |
刀塔 |
刀塔 |
刀塔 |
刀塔 |
主電機功率 |
kW |
5.5-11 |
7.5-11 |
7.5-11 |
11 |
11-15 |
11-18.5 |
11-18.5 |
15-18.5 |
機床外形 長*寬*高 |
cm |
388×177×172 |
426×177×175 |
441×237×175 |
492×186×190 |
540×178×198 |
589×178×198 |
637×187×198 |
672/825×205×215 |
機床重量 |
t |
4.8 |
5.2 |
5.5 |
6.2 |
7.0 |
8.0 |
8.6 |
10.0/12.5 |
|
